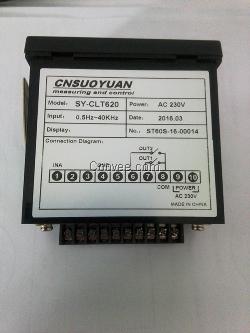

SY-CLT系列计数/线速/计米表 ◆ 特点 ● 多功能型（可测量长度、数量、时间、生产效率等） ● 宽频率输入，输入频率范围0.2～40K Hz. ● 比例设定(1 ～999999)，显示范围：0~999999 ● 可选定继电器输出，RS232或RS485输出 ● NPN 或 PNP 输入 ● 带有停电记忆，保持功能 ● 可以直接接编码器输入（A、B相）或光电开关，接近开关输入。 ◆ 选型 SY-CLT 6 1 0 0 无通信输出 A 带RS232 通信 B 带RS485 通信 0 无继电器输出 1 一段设置输出 2 二段设置输出 4 四位数显示 5 五位数显示 6 六位数显示 ◆ 参数 面板尺寸 W96×H48mm 电源电压 AC110V/230V 输入频率 0.5～40KHz 显示范围 0～999999 输入阻抗 ≧10KΩ 输入方式 NPN，PNP信号输入或选择编码器A、B相输入 输出方式 继电器输出，或选择RS232或RS485输出 继电器输出容量 AC120V/0.5A Max, DC24V/1A Max 使用环境温度 －10～50℃ 耐压强度 AC1.5KV 1min 绝缘阻抗 500VDC时，大于100MΩ ◆ 操作说明： 设定模式 具体操作步骤 SCL （比例值设定） 同时按下▲ ▼ 键2～3秒钟，排LED数码显示“SCL”时，即进入比例值设定程序。显示在第二排LED上的是设定值，右边一位数在闪烁，按 键向左循环移动，让所须设定的位数闪烁，按▲或▼键可对闪烁的数字进行加1或减1，设定数值，设定好之后按 FN/ENT 键将设定的值存入记忆模块EEPROM并进入下一条程序； SCL-d （比例值小数点设定） 设定完SCL后，排LED显示“SCL-d”时，即进入比例值小数点设定程序。第二排LED带小数点闪烁的零，即是当前小数点的位置，按 键向左循环移动，当带小数点闪烁的零在要设定的小数点上时，按 FN/ENT 键将设定的值存入记忆模块EEPROM并进入下一条程序； （或者同时按▲ ▼ 键2～3秒钟不动，当排LED显示“SCL”时，再按1次 FN/ENT 键，显示“SCL-d”时，也可进入比例值小数点设定程序。） dIS-d （显示值小数点设定） 设定完SCL-d后，排LED显示“dIS-d”时，即进入测量显示值小数点设定程序。第二排LED带小数点闪烁的零，即是当前小数点的位置，按 键向左循环移动，当带小数点闪烁的零在要设定的小数点上时，按 FN/ENT 键将设定的值存入记忆模块EEPROM并进入下一条程序； （或者同时按▲ ▼ 键2～3秒钟，当排LED显示“SCL”时，再按2次 FN/ENT 键，显示“dIS-d”时，也可进入测量显示值小数点设定程序。） AL1 （报警值设定） 设定完dIS-d后，排LED显示“AL1”时，即进入报警值设定程序。显示在第二排LED上的是设定值，右边一位数在闪烁，按 键向左循环移动，让所须设定的位数闪烁，按▲或▼键可对闪烁的数字进行加1或减1，设定数值，设定好之后按 FN/ENT 键将设定的值存入记忆模块EEPROM并进入下一条程序； （或者同时按▲ ▼ 键2～3秒钟，当排LED显示“SCL”时，再按3次 FN/ENT 键，显示“AL1”时，也可进入报警值设定程序。） r-SEt （复位方式设定） 设定完ALAR后，排LED显示“r-SEt”时，即进入复位方式设定程序。第二排LED显示“0-HAN”表示手动复位模式，计数达到报警值后， 要按前面板的FN/ENT 键或通过后面的“RESET”接线端子，才能复位，显示“1-AU t”表示自动复位模式，计数达到报警值后，延迟一段时间（t-Set）后，自动复位。按▲或▼键可改变复位方式设定，设定好之后按 FN/ENT 键将设定的值存入记忆模块EEPROM并进入下一条程序； （或者同时按▲ ▼ 键2～3秒钟，当排LED显示“SCL”时，再按4次 FN/ENT 键，显示“r -SEt”时，也可进入复位方式设定程序。） t-Set (自动复位时间设定) 设定完r-SEt后，如果“r-SEt”选的是“0-HAN”，就返回到计数状态，没有自动复位时间设定“t-Set”，如果“r-SEt”选的是“1-AU t”， 排LED显示“t-Set”时，即进入自动复位时间设定程序。显示在第二排LED上的是设定值，以秒为单位，从0000.00到9999.99秒可设，右边一位数在闪烁，按 键向左循环移动，让所须设定的位数闪烁，按▲或▼键可对闪烁的数字进行加1或减1，设定数值，设定好之后按 FN/ENT 键将设定的值存入记忆模块EEPROM并进入下一条程序； （或者同时按▲ ▼ 键2～3秒钟不动，当排LED显示“SCL”时，再按5次 FN/ENT 键，显示“t-Set”时，也可进入自动复位时间设定程序。） ◆功能及相应参数说明 ◆ 测量及显示 仪表测量输入信号的频率，根据设置的参数内容转换成相应的工程量。第二排固定显示线速度。这些参数包括： SCL------- 计数，计长比例值 SCL-d----- SCL的小数点位置选择 dis-d----- 测量显示的小数点位置选择 AL1--------报警值设定,当计数到达报警值后，继电器输出 r-SET------复位方式设定:“ 0-Han”表示要手动复位,“1-Aut”表示自动复位 t-Set------自动复位时间设定,如果“r-Set”选的是“1-Aut”,计数达到报警值后, 延迟“t-Set”后复位
